La carica del refrigerante è un processo critico nell'installazione, manutenzione e riparazione dei sistemi HVAC (riscaldamento, ventilazione e condizionamento dell'aria). La ricarica accurata garantisce prestazioni ottimali del sistema, efficienza energetica e longevità. I manometri del collettore HVAC sono strumenti essenziali per questo compito, poiché forniscono letture cruciali della pressione e consentono un controllo preciso del refrigerante. In qualità di fornitore affidabile di manometri per collettori HVAC, comprendiamo l'importanza di un utilizzo corretto. In questo post del blog ti guideremo attraverso il processo di utilizzo dei manometri del collettore HVAC per la ricarica del refrigerante.
Comprensione dei manometri del collettore HVAC
Prima di approfondire il processo di ricarica, è importante comprendere i componenti e le funzioni dei manometri del collettore HVAC. Un tipico set di manometri per collettore è costituito da due manometri: un manometro di bassa pressione (blu) e un manometro di alta pressione (rosso). Questi manometri sono collegati a un blocco collettore, dotato di valvole per controllare il flusso del refrigerante. Il collettore è inoltre dotato di porte per il collegamento dei tubi flessibili al sistema HVAC e alle bombole del refrigerante.
Il manometro di bassa pressione misura la pressione sul lato di aspirazione del compressore, mentre il manometro di alta pressione misura la pressione sul lato di scarico. Monitorando queste pressioni, è possibile determinare lo stato del refrigerante nel sistema e apportare le modifiche necessarie.
Precauzioni di sicurezza
La carica del refrigerante implica l'utilizzo di gas compressi e sostanze potenzialmente pericolose. Pertanto, è fondamentale seguire tutte le precauzioni di sicurezza per evitare incidenti e lesioni. Ecco alcuni importanti suggerimenti per la sicurezza:
- Indossare adeguati dispositivi di protezione individuale (DPI): Ciò include occhiali di sicurezza, guanti e un respiratore se necessario.
- Lavorare in un'area ben ventilata: I refrigeranti possono essere nocivi se inalati, quindi assicurarsi che vi sia una ventilazione adeguata per prevenire l'accumulo di fumi.
- Seguire le corrette procedure di manipolazione: Le bombole di refrigerante devono essere conservate e trasportate in posizione verticale e non esporle mai a fonti di calore o fiamme libere.
- Utilizzare attrezzature approvate: Assicurarsi che tutti gli strumenti e le apparecchiature utilizzate nel processo di ricarica siano approvati per l'uso con refrigeranti.
- Essere consapevoli delle normative locali: Acquisire familiarità con le normative locali relative alla gestione e allo smaltimento del refrigerante.
Preparazione per la carica del refrigerante
Prima di iniziare il processo di carica del refrigerante, è necessario preparare il sistema HVAC e i manometri del collettore. Ecco i passaggi da seguire:
1. Controllare il sistema HVAC
- Ispezionare il sistema per eventuali perdite: Utilizzare un rilevatore di perdite di refrigerante per verificare eventuali perdite nel sistema. Se vengono rilevate perdite, ripararle prima di procedere con il processo di ricarica.
- Verificare le condizioni operative del sistema: Assicurarsi che il sistema HVAC funzioni correttamente e che tutti i componenti siano in buone condizioni. Controllare la presenza di sporco e detriti sulle bobine del condensatore e dell'evaporatore e assicurarsi che i motori delle ventole funzionino correttamente.
- Determinare la corretta carica di refrigerante: Fare riferimento alle specifiche o alle linee guida del produttore per determinare la quantità corretta di refrigerante richiesta per il sistema HVAC.
2. Preparare i manometri del collettore
- Ispezionare gli indicatori per eventuali danni: Controllare gli indicatori per eventuali segni di danneggiamento o malfunzionamento. Assicurarsi che gli aghi si muovano liberamente e che gli indicatori siano calibrati correttamente.
- Collegare i tubi: Collegare i tubi flessibili appropriati ai manometri del collettore e al sistema HVAC. Il tubo blu è generalmente collegato alla porta di bassa pressione, mentre il tubo rosso è collegato alla porta di alta pressione. Il tubo giallo viene utilizzato per il collegamento alla bombola del refrigerante.
- Spurgare i tubi: Per rimuovere l'aria o l'umidità dai tubi, aprire le valvole sul blocco collettore e consentire al refrigerante di fluire attraverso i tubi per alcuni secondi. Quindi, chiudere le valvole.
3. Preparare il cilindro del refrigerante
- Controllare il cilindro per eventuali danni: Ispezionare la bombola del refrigerante per eventuali segni di danni o corrosione. Assicurarsi che la valvola sia in buone condizioni e che la bombola sia adeguatamente etichettata.
- Pesare la bombola: Utilizzare una bilancia per determinare il peso della bombola del refrigerante prima e dopo la carica. Ciò consentirà di misurare con precisione la quantità di refrigerante aggiunto al sistema.
- Collegare la bombola ai manometri del collettore: Utilizzare l'adattatore appropriato per collegare la bombola del refrigerante al tubo giallo sui collettori manometri.
Processo di carica del refrigerante
Una volta completate le fasi di preparazione, è possibile iniziare il processo di caricamento del refrigerante. Ecco i passaggi da seguire:
1. Avviare il sistema HVAC
- Accendere il sistema HVAC e lasciarlo funzionare per alcuni minuti per stabilizzare le condizioni operative.
- Monitorare le pressioni sui manometri del collettore per assicurarsi che rientrino nell'intervallo normale.
2. Aprire le valvole sul blocco collettore
- Aprire lentamente le valvole sul blocco collettore per consentire al refrigerante di fluire dal cilindro al sistema HVAC.
- Monitorare le pressioni sui manometri e regolare la portata secondo necessità per mantenere i livelli di pressione desiderati.
3. Aggiungere refrigerante al sistema
- Man mano che il refrigerante fluisce nel sistema, la pressione sui manometri inizierà ad aumentare. Monitorare attentamente le pressioni e interrompere l'aggiunta di refrigerante una volta raggiunta la carica corretta.
- È possibile determinare la carica corretta facendo riferimento alle specifiche o alle linee guida del produttore oppure utilizzando una tabella di carica del refrigerante.
4. Controllare le prestazioni del sistema
- Una volta completato il processo di carica del refrigerante, controllare le prestazioni del sistema per assicurarsi che funzioni correttamente.
- Monitorare le temperature e le pressioni all'interno del sistema e verificare eventuali segni di perdite o altri problemi.
5. Chiudere le valvole sul blocco collettore
- Una volta verificate le prestazioni del sistema, chiudere le valvole sul blocco collettore per interrompere il flusso di refrigerante.
- Rimuovere i tubi flessibili dal sistema HVAC e dalla bombola del refrigerante.
Ulteriori suggerimenti e considerazioni
Di seguito sono riportati alcuni suggerimenti e considerazioni aggiuntivi da tenere a mente quando si utilizzano manometri del collettore HVAC per la carica del refrigerante:
- Utilizzare il refrigerante corretto: Assicurarsi di utilizzare il tipo e la quantità corretti di refrigerante per il sistema HVAC. L'utilizzo del refrigerante sbagliato può causare danni al sistema e ridurne le prestazioni.
- Monitorare attentamente le pressioni: Durante il processo di ricarica, è importante monitorare attentamente le pressioni sui manometri per assicurarsi che rientrino nell'intervallo normale. Se le pressioni sono troppo alte o troppo basse, potrebbe indicare un problema con il sistema o il processo di ricarica.
- Essere pazientare: La carica del refrigerante è un processo lento e preciso. È importante prendersi il tempo necessario e apportare le piccole modifiche necessarie per garantire che venga aggiunta la carica corretta al sistema.
- Conserva i registri: È una buona idea tenere un registro del processo di carica del refrigerante, inclusa la data, l'ora, la quantità di refrigerante aggiunto e le pressioni e le temperature all'interno del sistema. Ciò ti aiuterà a monitorare le prestazioni del sistema nel tempo e a identificare eventuali problemi.
Risorse correlate
Se sei interessato a saperne di più sui sistemi di collettori HVAC, ti consigliamo di consultare le seguenti risorse:

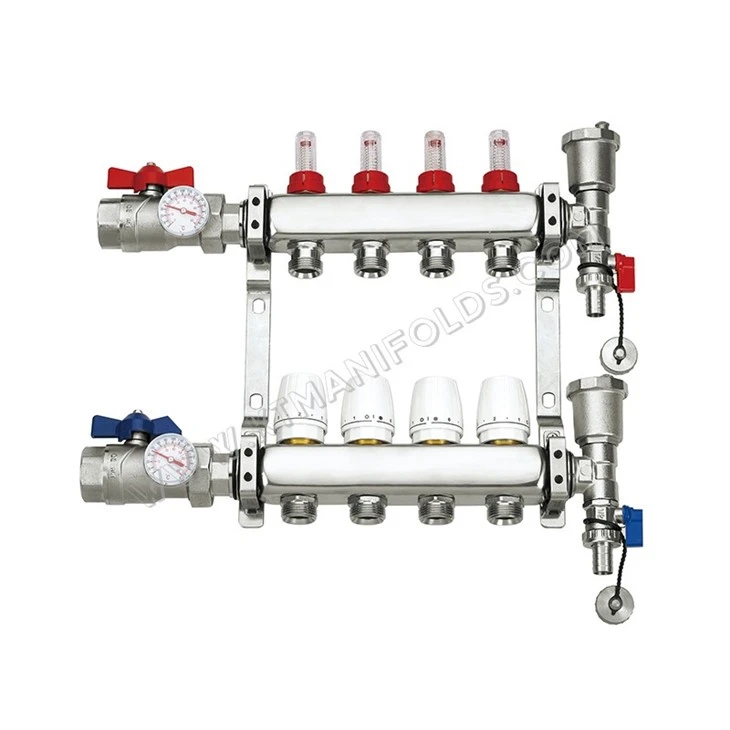

- Regolazione collettore riscaldamento a pavimento
